组合式矿浆阀密封板变形的解决办法

发布日期：2019-06-20 作者：点击：

由于组合式矿浆阀密封泄漏是其密封板变形造成的，因此需要解决组合式矿浆阀密封板变形问题，可以通过应用材料力学的基本理论来解决。

我们通过对组合式矿浆阀密封板的受力情况分析，密封板两侧由螺栓固定，板上受力的总和可根据浆体压力值和面积来确定。我们可将两侧螺栓处简化为固定支座，密封板的力学模型可以简化为简支梁。通过对该简支梁的力学计算，可得出组合式矿浆阀密封板的最大挠度发生在密封板中间截面处，密封板处中间处的最大挠值，并与其许用挠度值对比，如果比许用挠度值小，则密封板的刚度符合要求；如果大于许用挠度值，则必须采取一些有效的措施来解决弯曲刚度不够的问题。

为了解决组合式矿浆阀密封板的抗弯刚度，通过选用弹性模量大的材料不可取的，只能提高材料的截面的轴惯性矩I的数值，就需要增加密封板的宽度和厚度，一般情况组合式矿浆阀密封板的宽度与厚度也是根据其结构确定的，一旦改变，会引起整个组合式矿浆阀的尺寸改变，一般也不可取，在工程中，通常采用的办法就是附加强筋，以此来提高密封板的弯曲刚度。

合理的加强筋应是通过计算出挠度处所需要截面积尺寸，来确定加强筋的最大截面，再根据等刚度梁（等强度梁）的概念来得到最经济适用的加强筋形状和尺寸。因此在设计组合式矿浆阀密封板加强筋时，采逐步逼近，多次计算，以达到所需要的加强筋。这样就能解决组合式矿浆阀的密封板变形问题了。

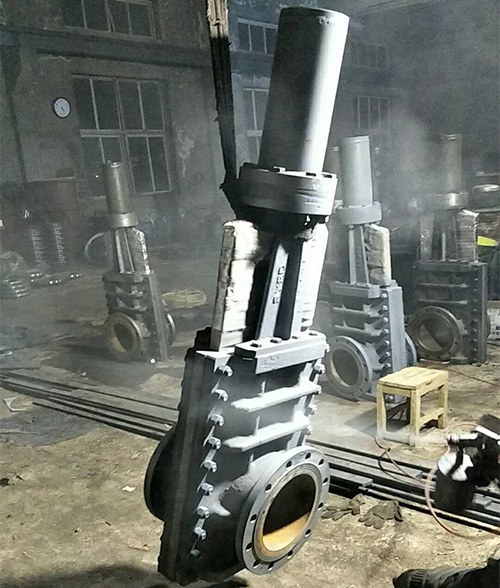

组合式矿浆阀
