水隔离泵

您的当前位置: 首 页 >> 水隔离泵 >>

水隔离泵

  • 所属分类:水隔离泵

  • 点击次数:
  • 在线询价
  • 详细介绍

水隔离泵设备型号:

水隔离泵设备型号

技术指标:

★ 浓度:≤60%

★ 流量:30~1000m³/h

★ 扬程:601000m

★ 粒径:≤2mm

★ 效率:0.70.85

★ 温度:080℃

适用范围:

★ 用于黑色金属,有色金属,黄金,化工矿山的经尾矿高扬程输送及井下填充,排泥;

★ 用于电厂,铝厂,煤矿,化工部门的水灰,铝土矿,赤泥,水煤浆的高扬程输送;

★ 用于污水处理厂污泥的长距离,高扬程输送;

★ 用于江河,湖泊的清淤。

设备组成:

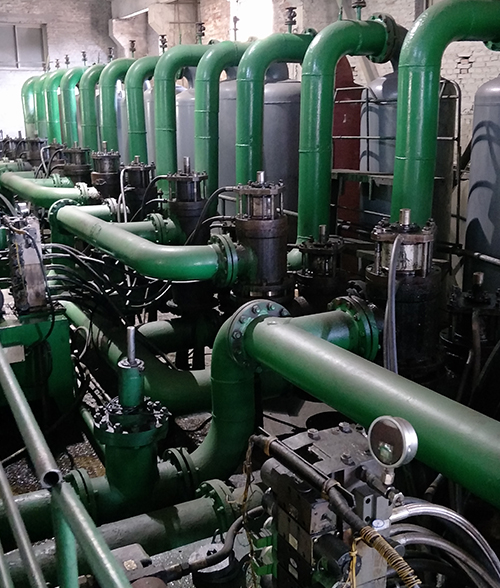

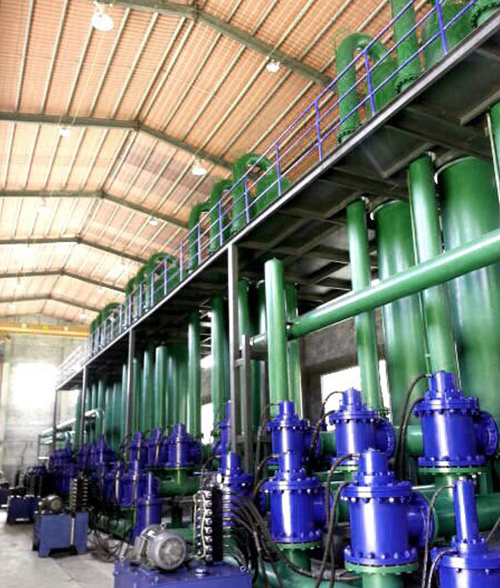

水隔离泵有六部分组成:动力源高压清水泵、供浆装置、隔离工作罐、控制阀、自控系统、辅助装置。

★ 动力源高压清水泵为多级清水泵等组成;

★ 供浆装置为高位头浓缩池或喂料仓;

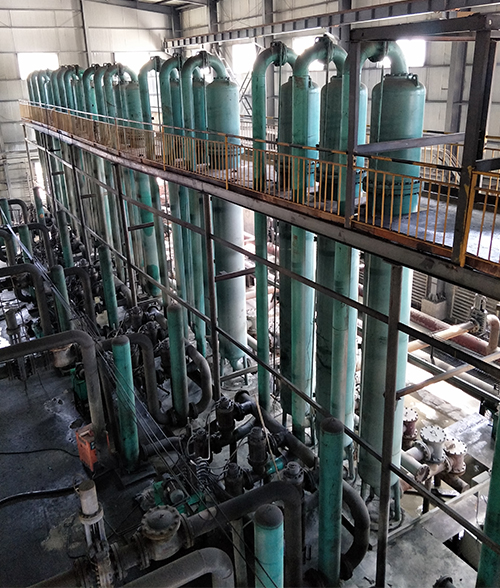

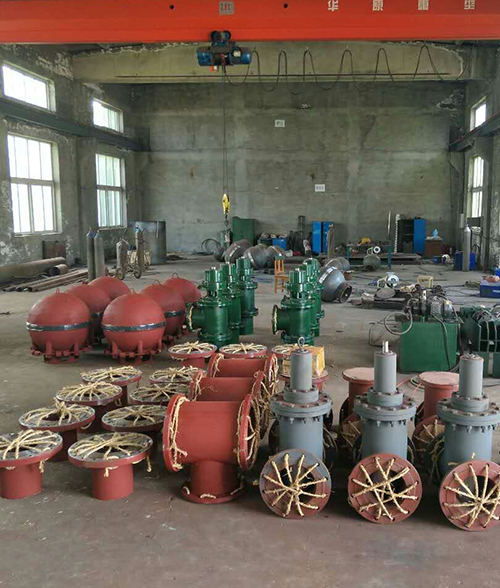

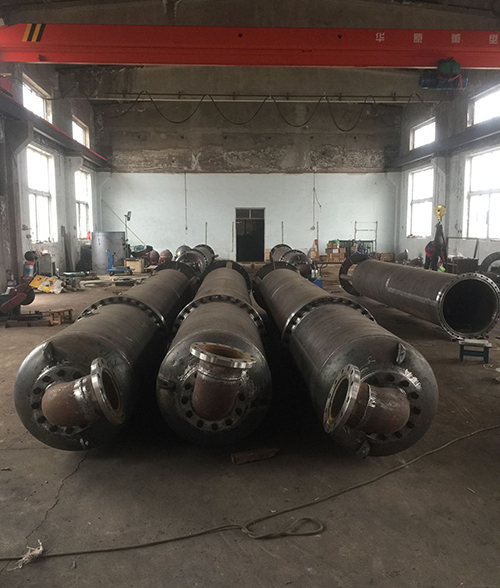

★ 隔离工作罐由三个压力罐和三个隔离浮球组成;

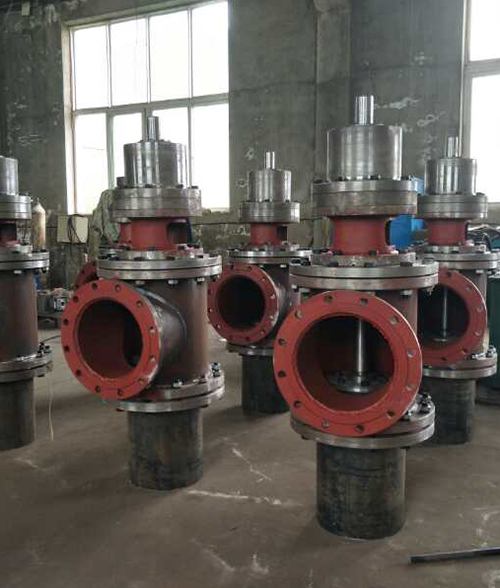

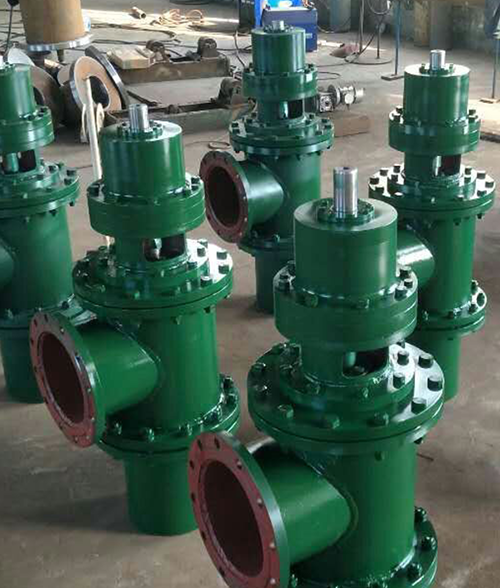

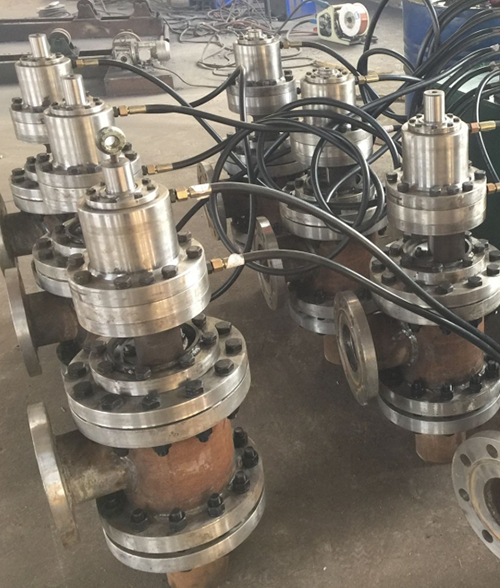

★ 控制阀由六台清水控制阀和六台矿浆阀(逆止阀)组成;

★ 自控系统由工业控制机、反馈检测装置和模拟显示装置组成;

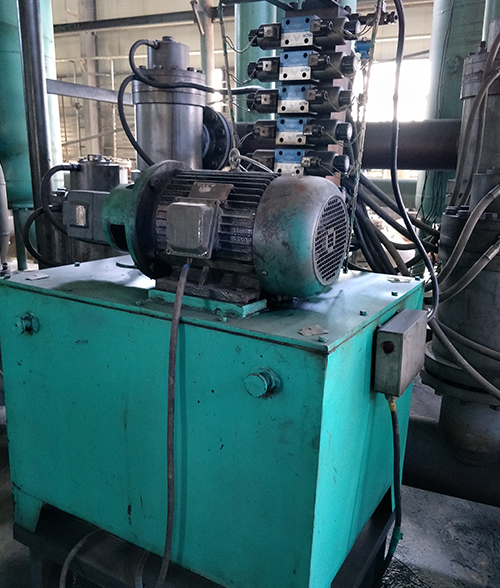

★ 辅助装置包括液压站、流量计、压力表、调节阀、排气阀、排污阀、管道等。

设备特点:

★ 用一级泵代替多级泵站、运行人员少、事故点少、节约建多级泵站的投资;

★ 设备效率高、节约电能、备件少、运行费用低;

★ 设备运行自动化程度高、操作简单、运行可靠。

工作原理

供浆过程:控制台通过液压站,关闭进水清水阀(3),打开回水清水阀(2),这时高位喂料仓(1)内的浆体靠压差顶开进浆逆止阀(7),进入隔离罐(5)内浮球(4)的下部,浮球(4)上浮,浆体逐渐充满罐体,同时浮球(4)上部的清水通过回水清水阀(2)返回清水池(10),清水池里的水循环使用。

排浆过程:控制台通过液压站,关闭回水清水阀(2),打开进水清水阀(3),这时清水泵(9)的高压清水通过进水清水阀(3)从隔离罐(5)上部向其内部供高压水,从而推动浮球(4)向下运动,同时靠压力将进浆逆止阀(7)自动关闭,排浆逆止阀(6)自动打开,这时浮球(4) 下部的浆体通过外管道输送到指定地点。

三个隔离罐进浆、排浆过程交替进行,从而保证设备的供浆、排浆过程连续进行及排浆管路的稳定。控制台通过隔离罐上的传感器检测浮球点运行状况,调整水泵流量于浆体流量的匹配,同时可判断设备改造是否正常。

水隔离浆体泵由工业控制机自动控制。根据现场情况确定是否配置变频调速装置。

工作原理

技术参数:

技术参数
