水隔离矿浆泵的工作原理铁矿处理流程简述
矿石开采分为露天开采和地下平巷开采两种,铁矿开采也不例外。开采出来铁矿石的首先经过破碎,体积小的颗粒进入球磨机,再经过螺旋分级机、细筛机、磁选和过滤机设备等,最后提出所需的精矿粉,作为高炉炼铁的原料。每级分出来的废矿最终进入浓缩池,成为最终尾矿,经过砂泵站的水隔离设备排到即不污染环境又能在将来将尾矿回收利用的储存地点。

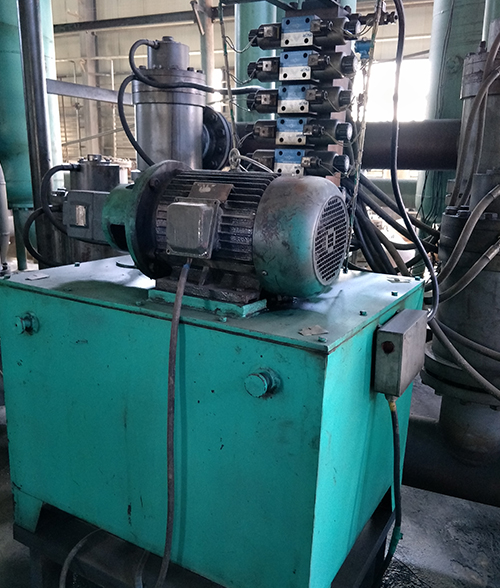

为排废的主要生产设备;上部为清水,下部为浆状尾矿,两种介质之间被球状阀体隔离。1~6为液压阀,由PLC自动控制,起到可控进水、排水的作用;1~12为逆止阀,防止尾矿液倒流、做无用功。我们以水隔离罐A系列为例,叙述一下生产过程:启动水泵电机,液压阀1开启,水泵向水隔离罐内输入清水,水隔离罐内阀体受上下压差作用向下移动做功,将阀体下部的尾矿排出水隔离罐,这时逆止阀7关闭,逆止阀8打开,尾矿经由逆止阀8排出水隔离罐直至阀体被压到罐体下部允许极限;液压阀1关闭,延迟1~3秒后液压阀2开启,浓缩池内的尾矿因高差经逆止阀7流向水隔离罐,同时阀体上部的清水经由液压阀2被排出罐体,流回到清水池循环利用,这时一个做功周期结束。
每套尾矿处理系统有三台这种、并且相互独立做功的水隔离罐设备;控制台内的PLC经传感器检测罐内阀体的位置和管网水压的变化,经运算后自动控制液压阀1~6的开启和关闭。浓缩池内尾矿的浓度直接决定了清水管网的管网压力。
根据其工作原理,砂泵站的岗位工可根据管网水压的高低间接判断出选矿作业中段是否生产、生产量的大小以及浓缩池的底流管是否出现管堵故障等。
